Желаемый диапазон измерений можно выбрать из 9 типов счетчиков. В целом диапазон охватывает значения от 0,1 дм3/ч до 18.000 дм3/ч при температуре газа от -50 до +120°C. Прочный корпус в стандартном исполнении пригоден для максимального давления 50 мбар (корпус из термопластика) и 500 мбар (корпус из нержавеющей стали); также доступны корпуса, выдерживающие давление в 16 бар.
Барабанные газовые счетчики - устройства, работающие по принципу вытеснения. Это измерительный барабан, вращающийся в затворной жидкости (воде или специальном масле). Внутри измерительного барабана происходит принудительное измерение объема посредством периодического заполнения и опорожнения четырех неподвижным измерительных камер.
Благодаря прецизионному изготовлению и калибровке достигается точность измерений ±0,2 % при номинальном расходе, ±0,5% во всем диапазоне измерений.
Непосредственное, т.е. волюметрическое измерение объема газа барабанными газовыми счетчиками является большим преимуществом по сравнению с другими принципами измерения объема газа с использованием вторичных измеряемых величин, например, скорости, теплоемкости и т.д. Вследствие этого, состояние и состав газа не влияют на точность измерений.
Поправочные коэффициенты на состав газа, температуру, влажность и т.д. не учитываются. Следует отметить, что при неволюметрических способах измерения объема газа заданная точность достигается только с использованием поправочных коэффициентов на газовый состав и текущее состояние газа.
Барабанные газовые счетчики не требуют технического обслуживания и постоянного источника питания (в том случае, если они работают без импульсного генератора).
Преимущества барабанных газовых счетчиков Ritter:
- Корпуса и мерные барабаны из высококачественных пластмасс
Счетчики могут быть изготовлены из одного из пяти высококачественных материалов: поливинилхлорида (ПВХ), полипропилена (ПП), фторопласта или поливинилиденфторида (ПВДФ), электропроводящего полиэтилена (ПЭ-эл) и нержавеющей стали 1.4571 (316Ti). Это позволяет при правильном выборе материала использовать счетчики даже в случае необходимости измерений объемов высокоагрессивных газов. Для случаев промышленного применения, где требуется повышенная прочность средств измерения, возможны модели с корпусом из нержавеющей стали и пластиковым барабаном (из четырех различных видов пластмасс: ПВХ, ПП, ПВДФ, ПЭ-Эл).
- Мерный барабан – не спаян
Газовые счетчики полностью изготовлены из высококачественного термопластика, в том числе и мерный барабан! Газовые счетчики, предлагаемые конкурентами, имеют корпус и барабан из нержавеющей стали: части барабана должны быть спаяны мягко. Мягкий припой легко размывается агрессивными газами! (поэтому среди газовых счетчиков RITTER представлены модели с корпусами из нержавеющей стали и мерными барабанами из пластика).
- Корпус и мерный барабан устойчивы к действию затворной жидкости, если из нее возможно образование кислоты
Все барабанные газовые счетчики содержат затворную жидкость, чаще всего воду. Если счетчик изготовлен из нержавеющей стали и предназначен для измерения газов, которые при взаимодействии в водой образуют кислоту, то кислота может разъесть часть мерного барабана ниже ватерлинии. Это происходит очень быстро в газовых счетчиках, которые используются неинтенсивно. У газовых счетчиков Ritter таких проблем нет.
- Эпоксидное покрытие мерного барабана не требуется
Некоторые производители газовых счетчиков предлагают стальные мерные барабаны с эпоксидным покрытием. Это покрытие трудно равномерно распределить по поверхности барабана, особенно по краям в местах спайки. Эти места наиболее подвержены действию агрессивных газов. Вследствие чего возможно разрушение непосредственно мерного барабана.
- Магнитная муфта вместо уплотнительных колец
Магнитная муфта заменяет вал между мерным барабаном и счетным механизмом. В газовых счетчиках без магнитной муфты в качестве уплотнителя вала используются кольца (O-Ring). Рано или поздно уплотнительное кольцо изнашивается, уровень затворной жидкости снижается, показания газового счетчика искажаются. Это чревато, когда утечка невелика и изменение уровня затворной жидкости незаметно пользователем, а показания счетчика уже ложные.
- ПВХ-газовые счетчики из прозрачного ПВХ
Скопления отложений можно заметить в газовом счетчике и промыть очень быстро. Газовый счетчик может выйти из строя, прежде чем осадок заблокирует мерный барабан.

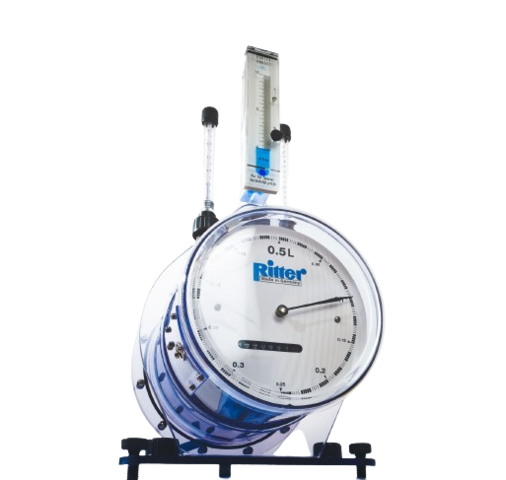

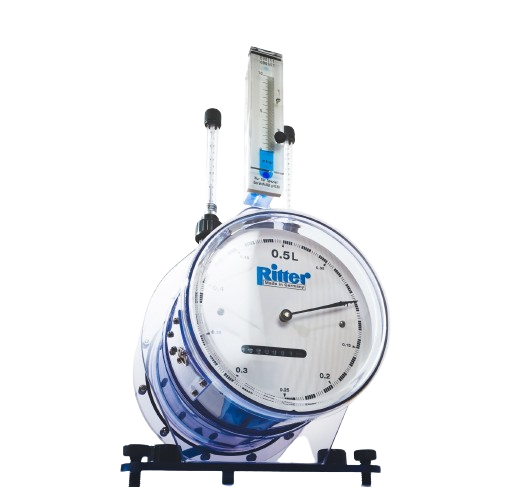

Стандартная оснастка:
- многокамерный мерный барабан
- электромагнитная муфта (между мерным барабаном и счетным механизмом)
- 8-разрядный суммирующий роликовый счетный механизм
- большой циферблат с одной стрелкой
- указатель уровня (для установки уровня затворной жидкости)
- крепеж для манометра и термометра
- витоновое уплотнение
- уровень, нивелирные винты-ножки
